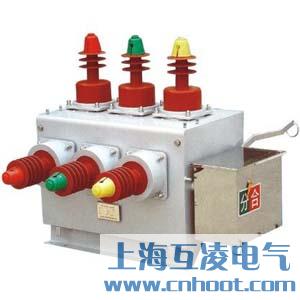

ZW12-12/630-20真空断路器

  • ZW12-12/630-20真空断路器

  • 产品名称:ZW12-12/630-20真空断路器
  • 型号:ZW12-12-630-20
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

ZW12-12型户外高压真空断路器,主要用于10KV架空线路作为出线、分段及用户分界开关使用,断路器由开关本体及WDZK智能控制装置两部分组成。在环网供电线路中断路器作为分界开关使用,应配置双侧PT(一只可置开关本体)。选择WD·ZK-2型控制装置可分别检测两侧电压,实现故障自动隔离及网络重构功能。在环网供电或单向射线状供电线路中,荣基断路器作为出线开关时,配进线侧PT(可内置PT),选择WD·ZK-3型控制装置,可作为出线保护开关或重合器使用。断路器本体也可内置专用零序电流互感器,增加零序接地保护和报警功能,在单向射状供电方式中作为分段开关,分支开关或用户分界开关使用时,可选择内置单PT或内置单侧双PT自己择WD·ZK-3型控制装置,可实现故障自动隔离与故障定位功能。

产品特点

1.采用永磁机构,该机构体积小,重量轻,结构简单,运动部件少,可靠性高。

2.可根据使用场合不同灵活配置开关本体和控制器,实现各种不同保护要求。

3.装置可实现手控,电控,红外控,遥控等多种控制手段,并可开通GPRS无线通讯进行远方监控。

4.开关本体可内置PT,PT各相均有保险,安装方便,运行安全可靠。

5.开关本体可内置零序电流互感器,实现接地故障保护和报警功能。

真空断路器主要包含三大部分:真空灭弧室、电磁或弹簧操动机构、支架及其他部件。

其他常用型号:

ZW12-12/630-20、ZW12-12/630-25、ZW12-12/630-16

ZW12-12/1250-20、ZW12-12/1250-25、ZW12-12/1250-16

主要技术参数

外形及安装尺寸




  • 产品名称:
  • ZW12-12/630-20真空断路器


  • 型号:
  • ZW12-12-630-20

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
