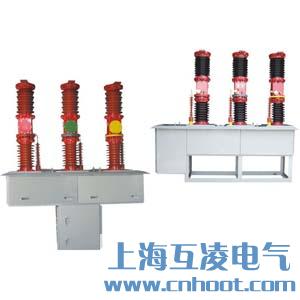

ZW7-40.5/1600-31.5真空断路器

概述

ZW7-40.5/1600-31.5户外高压真空断路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动结构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求。并满足IEC－56《交流高压断路器》国际电工委员会标准的要求。

该系列户外高压真空断路器总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点，主要用于户外35KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。

结构及其原理

1、本产品为户外高压真空断路器，总体结构为瓷柱式，由上下瓷套组成，真空灭弧室装在上瓷套中，下瓷套为支柱，保证带电部分对地绝缘，瓷套外有绝缘传动拉杆，三相装在一个共同的底箱上。

2、操动机构及连杆在机构箱内，机构箱为防水型，为防止箱体内电气控制元件受潮，机构箱内装有加热器。

3、本产品可加装电流互感器，每相可四个线圈，其中两个用于测量，两个用于保护，根据用户需要，可安装变比为50～1600/5，准确等级为0.2，0.2S,0.5，10P级的电流互感器。

使用环境条件

1、周围空气温度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过700Pa(相当于风速34m/s)；

4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、最大日温差：不超过25℃；

7、相对湿度：日平均不大于95%，月平均不大于90%；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

其他常用型号：ZW7-40.5/2000-31.5，ZW7-40.5/1250-25

型号含义

主要技术参数

外形及安装尺寸
