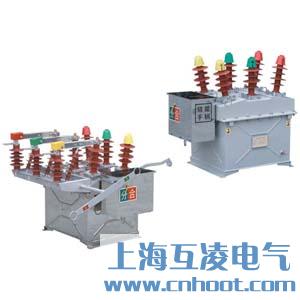

ZW8-12/630-20真空断路器

概述

ZW8-12/630-20真空断路器用于额定电压12kV、三相交流50Hz的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。

该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

该真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，内置均可。ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。

使用环境条件

1、周围空气温度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过700Pa(相当于风速34m/s)；

4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、最大日温差：不超过25℃；

7、相对湿度：日平均不大于95%，月平均不大于90%；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

该产品的其它型号：ZW8-12/630-16，ZW8-12/1250-20，ZW8-12/1250-16

ZW8-12型号及其含义

主要技术参数

外形及安装尺寸
