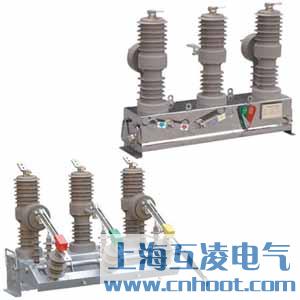

ZW32-12G/T630-20真空断路器

产品概述

ZW32-12G/T630-20户外交流高压真空断路器（以下简称断路器）为额定电压12KV、三相交流50Hz的户外配电设备。 主要用于开断、关合电子系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统 中作保护和控制之用，及农村电网频繁操作场所。也可作为电网的分段开关，加装控制器后，可实现配 网自动化。

型号及其含义

主要技术参数

外形及安装尺寸

使用环境条件

1、周围空气温度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过700Pa(相当于风速34m/s)；

4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、最大日温差：不超过25℃；

7、相对湿度：日平均不大于95%，月平均不大于90%；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

安装使用及维护

1、开箱后应检查柱上断路器绝缘罩有无损坏，产品铭牌、合格证是否与实物相符。

2、柱上断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作，以检查各项指标是否正确。

3、断路器可以分单杆架设，也可双杆架设（如图二、三、四、五所示）。

4、本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。

5、用户不得随意更换使用与原型号规格不一致的电器元件。

6、操作人员应初步了解机构的性能及安装调整、维护知识，对运行中问题应予以记录，必要时可通知制造厂家。

常用其他型号

ZW32-12G/T630-12.5、ZW32-12G/T630-16、ZW32-12/T630-20、ZW32-12/T630-16、ZW32-12/T630-12.5

ZW32-12G/T1250-20、ZW32-12G/T630-16、ZW32-12G/T630-12.5、ZW32-12/T1250-20、ZW32-12/T1250-16、ZW32-12/T1250-12.5
