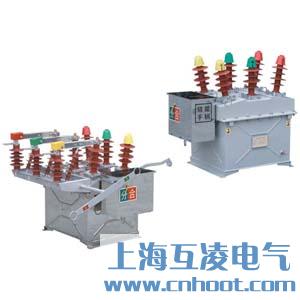

ZW8-12/630真空断路器

  • ZW8-12/630真空断路器

  • 产品名称:ZW8-12/630真空断路器
  • 型号:ZW8-12-630
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

ZW8-12/630真空断路器原理

ZW8-12/630户外高压柱上真空断路器是额定电压为12KV的新型户外高压开关设备,主要用于城网和农网的配电系统中,作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料,绝缘可靠,防污秽能力强。ZW8-12真空断路器配用弹簧储能操作机构,可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关,形成户外高压真空断路器一户外高压隔离开关组合电器,增加了可见隔离断口,并具有可靠的联锁操作。根据用户要求,可与相应的控制器配合组成交流高压真空自动重合器、自动分段器,自备操作电源,是实现配电网自动化的理想设备。采用高压电压互感器结构外置,内置均可。ZW8A-12是由ZW8-12断路器与隔离刀组合而成的,称为组合断路器,可作为分段开关使用。

主要用途

ZW8-12/630户外高压真空断路器(以下简称“断路器”)用于交流50Hz、额定电压12kV的三相电力系统中,作为分、合负荷电流、过载电流及短路电流之用。断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离;自备PT作为电源,成为有电压、电流信号输出并可控制的智能断路器;由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

使用条件

1、周围空气温度:上限+40℃,下限-40℃;

2、海拔:≤2000m(若海拔增高,则额定绝缘水平相应提高);

3、风压:不超过700Pa(相当于风速34m/s);

4、地震烈度:不超过8度;

5、污秽等级:Ⅳ级;

6、最大日温差:不超过25℃;

7、相对湿度:日平均不大于95%,月平均不大于90%;

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

本系列常用产品有:ZW8-12/630A、ZW8-12/1250

ZW8-12型号及其含义

ZW8-12/630真空断路器型号及含义

技术参数

ZW8-12/630真空断路器参数

外形及安装尺寸

ZW8-12/630真空断路器结构图


  • 产品名称:
  • ZW8-12/630真空断路器


  • 型号:
  • ZW8-12-630

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
