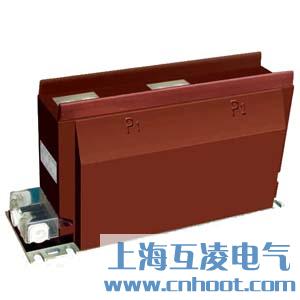

AS12/150B/4S电流互感器

  • AS12/150B/4S电流互感器

  • 产品名称:AS12/150B/4S电流互感器
  • 型号:AS12-150B-4S
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

AS12/150B/4S电流互感器结构

AS12/150B/4S型电流互感器为支柱式结构,采用环氧树脂浇注而成,耐污秽,耐潮湿性能好,也适宜于湿热地区。本互感器的二次线圈由一个测量级和一个(或两个)保护级,两(或三个)绕组所组成。铁芯采用进口优质冷轧硅钢片绕制成形,并经严格热处理。二次出线端子处安装有接线护罩宜于户内任何方向、位置安装。护罩正面及两个侧面各有一个孔供二次接线用,安装可靠。因此在三个方向上均可引出二次接线。并且防护罩具有防窃电功能。

AS12/150B/4S电流互感器选型

AS12/150B/4S电流互感器为环氧树脂浇注全封闭支柱式结构,适用于户内交流额定电压为10KV及以下,额定频率为50-60HZ的户内电力线路及其设备中作电流、电能测量和继电保护使用。为扩大适用范围,本型互感器设计三种不同的技术参数以供选择。另外,根据用户的需要,本型互感器还可设计为多变比及策略与保护级变化不同等特殊规格

AS12/150B/4S电流互感器的作用

1、额定绝缘水平:12/42/75kV;
2、负荷功率因数:COS&=0.8(滞后);
3、额定二次电流:5A或1A;
4、表面爬电距离:260mm,满足II级污秽等级要求;
5、产品标准:GB1208-1997《电流互感器》;
6、仪表保安系数:FS≤10;

AS12/150B/4S电流互感器参数

产品型号 额定电流比(A) 级次组合 额定输出(VA) 保护级 一秒热稳定电流(KA) 动稳定电流(KA)
0.2S 0.2 0.5 额定输出(VA) 准确级及准确限值系数

AS12/150b/4S

LZZBJ9-12/150B/2S

LZZJB9-12/150B/4S

5/5

0.2S/10P

0.2/10P

0.5/10P

10 15 10P15 0.8 1.9
10/5 1.5 3.8
15/5 2.3 5.8
20/5 3 7.5
30/5 4.5 11.2
40/5 6 15
50/5 7.5 18.8
75/5 11.5 29
100/5 15 37.5
150-200/5 22.5 56.5
300-600/5 45 112.5
800-1250/5 63 157.5

AS12/150B/4S电流互感器接线图

校验方法

在进行电流互感器误差试验之前,通常需要检查极性、退磁、准确度等试验。

AS12/150B/4S电流互感器原理

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。


  • 产品名称:
  • AS12/150B/4S电流互感器


  • 型号:
  • AS12-150B-4S

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
