LB6-35电流互感器

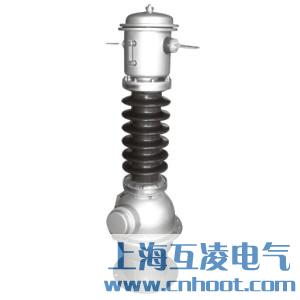

  • LB6-35电流互感器

  • 产品名称:LB6-35电流互感器
  • 型号:LB6-35
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

LB6-35(LABN6-35)电流互感器原理

LB6-35(LABN6-35)型电流互感器为油纸绝缘、户外型产品,适用于额定频率50Hz或60Hz、额定电压为35kV的电力系统中,作电能计量、电流测量和继电保护用。

LB6-35(LABN6-35)型电流互感器的器身装在充满变压器油的油箱中,并经真空干燥和浸油处理,产品不全密封结构,能有效地防止油老化。

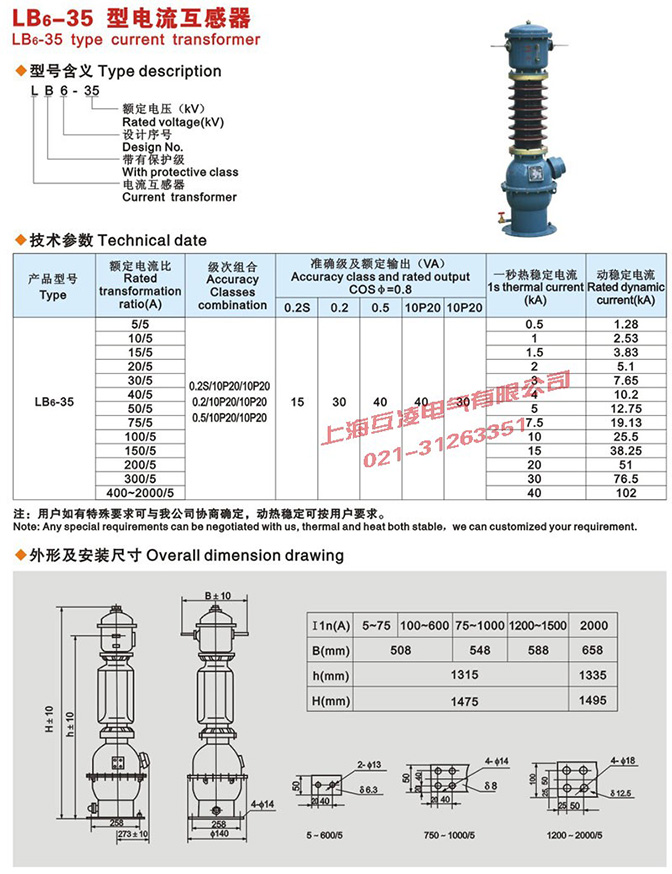

LB6-35电流互感器参数

1. 额定绝缘水平:40.5/95/185kV;
2. 额定二次电流:5A;
3. 额定一次电流、准确级组合、额定输出及动、热稳定电流见表;
4. 外绝缘爬电距离:普通型≥735;W2型≥1100。

额定一次电流(A) 准确级次组合 额定输出(VA) 10P级准确限值系数 短时热电流(I th)(KA/S) 额定动稳定电流(I dyn)(KA)
5 0.5/10P1/10P2
0.2/10P1/10P2
30 40 40 30 20 0.5 1.28
10 1 2.55
15 1.5 3.83
20 2 5.1
30 3 7.65
40 4 10.2
50 5 12.75
75 7.5 19.13
100 10 25.5
150 15 38.3
200 20 51
300 30 76.5
400~2000 40 102

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。

LB6-35电流互感器接线图


  • 产品名称:
  • LB6-35电流互感器


  • 型号:
  • LB6-35

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
