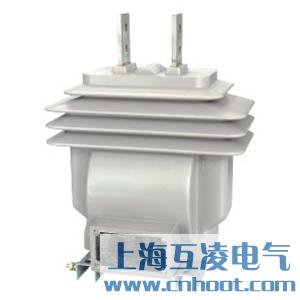

LZZW-10Q电流互感器

  • LZZW-10Q电流互感器

  • 产品名称:LZZW-10Q电流互感器
  • 型号:LZZW-10Q
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

LZZW-10Q电流互感器原理

LZZW-10Q电流互感器为户外环氧树脂浇注全封闭式结构,供额定频率为50Hz,额定电压为10KV及以下电力系统中作电流、电能测量和继电保护用;具有耐电弧,耐老化,耐紫外线,使用寿命长等特点;本型号电流互感器为母线型塑料壳式绝缘,产品下部有安装板供固定安装用,中间窗孔供一次母线通过用。

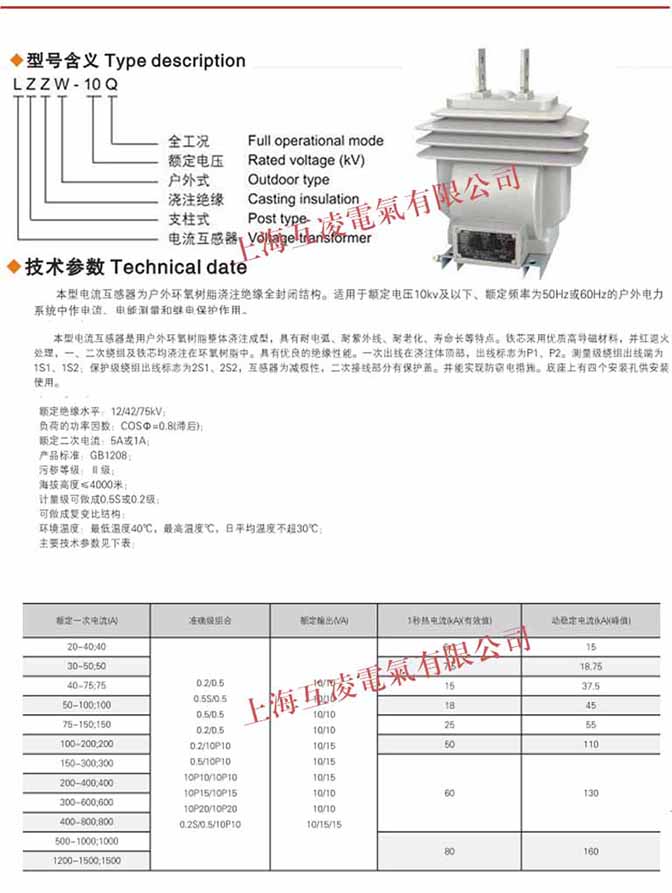

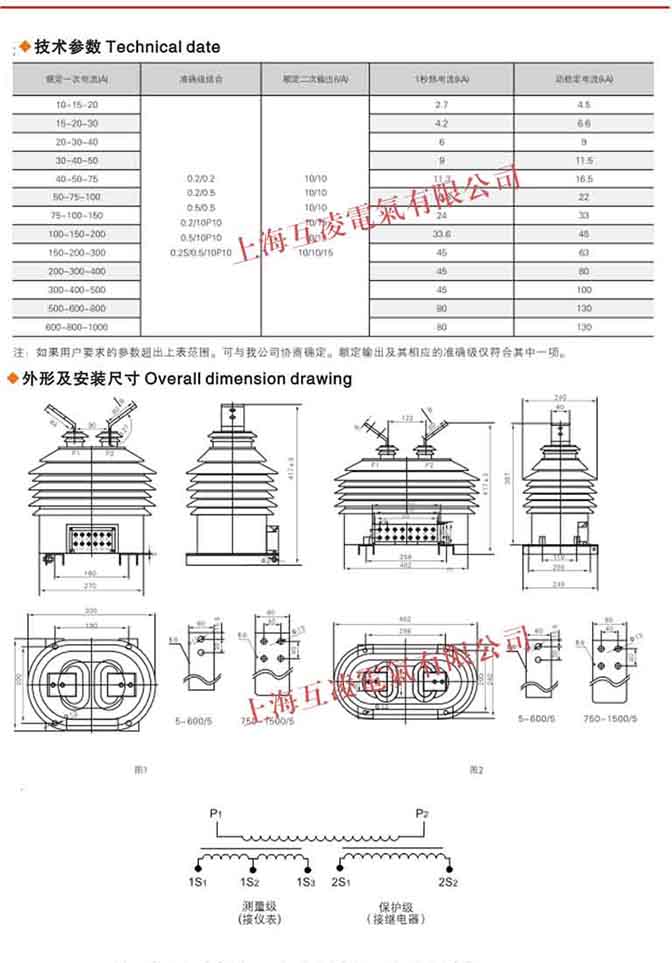

lzzw-10q电流互感器接线图lzzw-10q电流互感器变比

LZZW-10Q电流互感器参数

1. 额定绝缘水平:12/42/75KV
2. 负荷功率因数:cosφ= 0.8(滞后)
3. 额定二次电流:5A或1A
4. 产品执行标准:GB1208-1997《电流互感器》
5. 仪表保安系数:Fs≤10
6. 表面爬电比距满足Ⅱ级污秽等级要求
7. 环境温度:-25℃-40℃,日平均温度不超过30℃
8. 根据用户要求,亦可制作复变比型
9. 其它技术参数见下表

额定一次电流(A)

准确级组合 额定输出(VA)

短时热电流(KA有效值)

动稳定电流(KA峰值)

20 0.2S/10P15
0.2/10P15
0.5/10P15
3 7.5
30 4.5 11.3
40 6 15
50 7.5 18.8
75 11.3 28.1
100 15 37.5
150 22.5 56.3
200 30 25
300 45 112.5
400
500 63 120
600
800 80 140
1000

注意事项

互感器使用于额定电压不超过0.66kV的交流电路,长期工作电流不超过1.2倍额定值; 产品为减极性,一次接线标志P1、P2,相应二次接线标志S1、S2; 测量仪表接于S1、S2端子上,所接仪表的总阻抗(包括接线)不应超过互感器的额定负荷; 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。


  • 产品名称:
  • LZZW-10Q电流互感器


  • 型号:
  • LZZW-10Q

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
地址:http://www.cnhoot.com/LZZW-10Q-488.html
