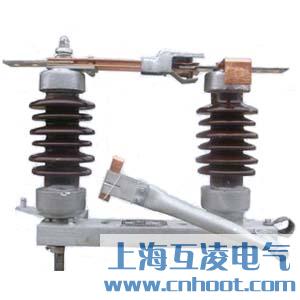

GW4-12/630隔离开关

  • GW4-12/630隔离开关

  • 产品名称:GW4-12/630隔离开关
  • 型号:GW4-12-630
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

GW4-12/630户外隔离开关适用装置在户外交流50HZ、额定电压分别为12KV电力系统中,供线路在有电压、无负载时作为开合电路之用。产品符合GB1985及其他相关标准要求。

型号及其含义

使用环境条件

1、海拔不超过1000M;

2、环境温度上限为40℃,下限-25℃;

3、风速不超过35m/s;

4、不得有导电或化学腐蚀气体以及火灾;

5、爆炸危险的场所;

6、地震烈度不超过8度。

结构及其特点

隔离开关由底座、绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱,每个支柱上端各装有导电闸刀,两部分闸刀触头接触处在两支术的中柱的中间部位。支柱的下端各装有轴承套,在操动机构的带动下,可使闸刀作水平旋转90°,从而达到分合闸之要求。隔离开关为单极型,也可通过连杆将三极连接成能够联动的三极型式。配用CSII型或CS17型手动机构操作。其中CS17用于带接地的装置的隔离开关。(可据需要配电动机构)从上述结构简介中不难看出,本隔离开关结构合理,操动灵活自如;可单极,也可三极使用,安装方便;触刀开距大,绝缘安全可靠。还可根据用户需要,不接地或配装单边接地或双接地均可。

结构图

主要技术参数

主要型号:GW4-12/200、GW4-12/400、GW4-12/630、GW4-12/1000、GW4-12/1250


  • 产品名称:
  • GW4-12/630隔离开关


  • 型号:
  • GW4-12-630

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
地址:http://www.cnhoot.com/GW4-12-630-351.html
