JD6-35电压互感器

  • JD6-35电压互感器

  • 产品名称:JD6-35电压互感器
  • 型号:JD6-35
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JD6-35电压互感器原理

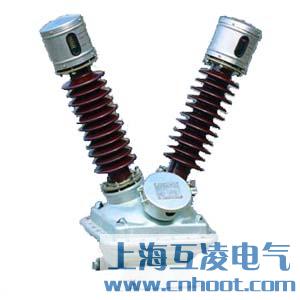

JD6-35电压互感器为单相户外油浸式产品,适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中,作电能计量、电压监控和继电保护用。

本型电压互感器的铁心为三柱式,在中柱上套有一、二次绕组,器身固定在油箱内,在油箱上部装有一次瓷套,瓷套顶端装有储油柜。产品为全密封结构,能有效地防止油老化。

JD6-35电压互感器参数

▲产品符合标准GB1208-1997和IEC186之规定
▲额定电压比、准确级组合、额定二次输出、极限输出、额定绝缘水平见下表

型号 额定电压比 (kV) 准确级组合 额定输出 极限输出 额定绝缘水平(kV)
(VA) (VA)
JD6-35 35/0.1
35/0.1/0.1
0.2
0.5
1
75
150
250
1000 40.5/95/200
JDX6-35 35/√3/0.1/√3/0.1/3 0.2/6P(3P)
0.5/6P(3P)
1/6P(3P)
75/100
150/100
250/100
35/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.2/6P(3P)
0.2/0.5/6P(3P)
0.5/0.5/6P(3P)
30/30/100
30/60/100
60/60/100
2×500

JD6-35电压互感器接线图

JD6-35电压互感器变比

JD6-35电压互感器选型

电压互感器型号由以下几部分组成,各部分字母,符号表示内容:
第一个字母:J——电压互感器;
第二个字母:D——单相;S——三相
第三个字母:J——油浸;Z——浇注;
第四个字母:数字——电压等级(KV)。
例如:JDJ-10表示单相油浸电压互感器,额定电压10KV。
额定一次电压,作为互感器性能基准的一次电压值。
额定二次电压,作为互感器性能基准的二次电压值。额定变比,额定一次电压与额定二次电压之比。
准确级,由互感器系统定的等级,其误差在规定使用条件下应在规定的限值之内负荷,二次回路的阻抗,通常以视在功率(VA)表示。额定负荷,确定互感器准确级可依据的负荷值。


  • 产品名称:
  • JD6-35电压互感器


  • 型号:
  • JD6-35

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
