JYN1-35(F)高压开关柜

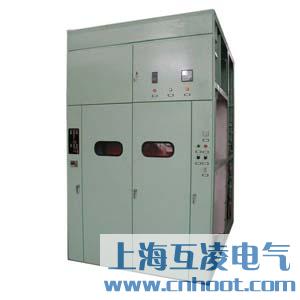

  • JYN1-35(F)高压开关柜

  • 产品名称:JYN1-35(F)高压开关柜
  • 型号:JYN1-35(F)
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

产品概述

JYN1-35(F)交流金属封闭型移开式开关柜(以下简称开关柜)系三相交流50Hz户内装置的金属封闭式开关设备,是用于发电厂,变电所中系统额定电压为35KV,额定最大电流为1000A,最高电压不超过40.5KV的单母线或单母线分段的成套配电装置。本型天关柜具有防止误操作断路器、防止带负荷推拉手车、防止带电挂接地线、防止带接地线送电和防止误入带电间隙(简称“五防”功能)。

正常环境条件

1.周围空气温度上限:+40℃、下限:-10℃、日平均温度不超过35℃;

2.海拔高度不超过1000m;

3.相对环境温度日平均不大于95%,月平均不大于90%;

4.地震烈度不超过8级;

5.水蒸气压力日平均值不超过2.2Kpa,月平均值不超过1.8kpa;

6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。

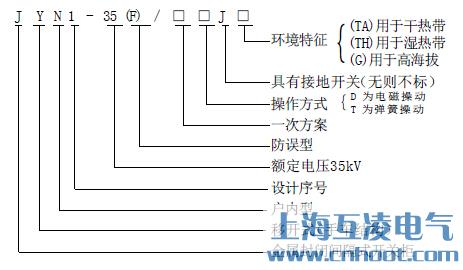

型号及含义

JYN1-35(F)高压开关柜原理图

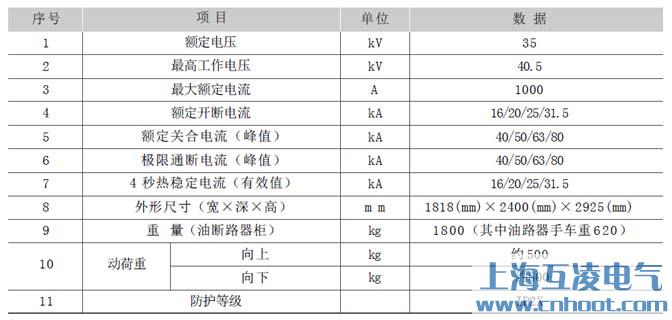

技术参数表

JYN1-35(F)高压开关柜参数

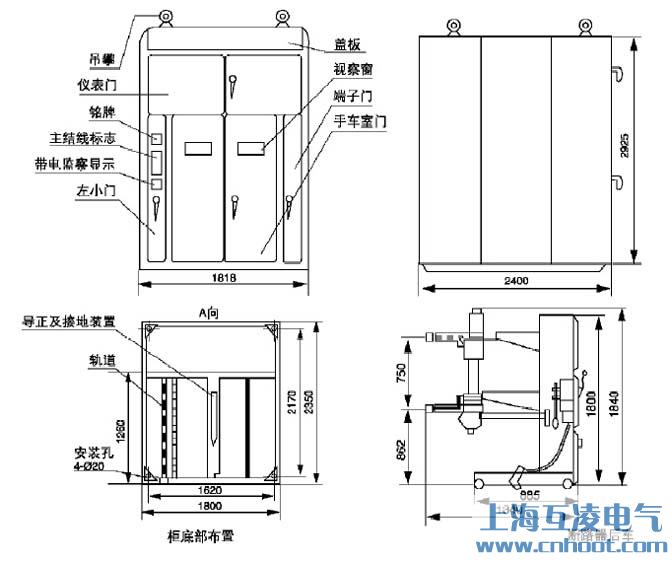

外形及安装尺寸


  • 产品名称:
  • JYN1-35(F)高压开关柜


  • 型号:
  • JYN1-35(F)

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
