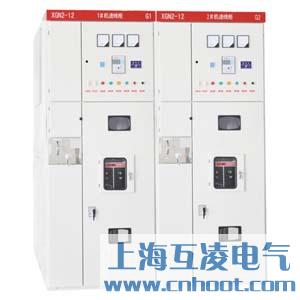

XGN2-12高压开关柜

  • XGN2-12高压开关柜

  • 产品名称:XGN2-12高压开关柜
  • 型号:XGN2-12
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

XGN2-12高压开关柜概述

XGN2-12箱型固定交流金属封闭开关设备(简称“开关设备”),适用于额定电压为3.6—12kV、50Hz, 额定电流630A—3150A三相交流单母线、双母线、单母线带旁路系统,作为接受和分配电能之币。可满足各种类型发电厂、变电站(所)及工矿企业的使用要求。

本产品符合国家标准GB3906《3—35kV交流金属封闭开关设备》、IEC60298《交流金属封闭开关设备和控制设备》、及DL/T402、DL/T404标准,达到“五防”闭锁要求。

XGN2-12高压开关柜主要特点

本开关柜为金属封闭箱型结构,柜体骨架由C型材和G型材组装而成,柜内用铜板分隔成断路器室、母线室,电缆室,继电器室,并可通过门面上的观察窗和照明灯观察柜内各主要元件的运行情况。根据柜体布置,前上部为继电器室内部可安装继电器。门上可装设信号继电器,指示仪表,信号灯,转换开关安装于操作小室,后上部为母线室,后下部为电缆室、可方便地进行接线,前面为断路器室,方便了开关柜的检修,防护等级刘P2X。

1,柜内不采用任何形式的相间,相对的绝缘隔板。相间,相对的空气绝缘距离大于125mm,柜内均采用较大爬距的支持绝缘子(或套管)、使开关柜具有较高的绝缘强度和绝缘稳定性。

2,采用旋转式隔离开关,该隔离开关在分断位置时旋转导体接地,即在带电体(主母线)和被隔离导体(如断路)之间形成“金属分隔”(即两个对地接口),这时带电体只可能发生相间或相对地放电,而不致波及隔离导体、从而保证了检修人员的安全。

3,电缆接线端头距地面600-800mm,便于电缆的制作安装和监测维护。电缆室与电缆沟之间采用塔型橡胶圈封闭,以防潮湿及小动物通过电缆沟进入柜内。

4、主开关,隔离开关、接地开关及柜门之间的联锁机构均采用强制性机械闭锁方式,产品满足“五防”功能要求。隔离开关、主开关的传动操作设计与机械联锁装置统筹考虑,使用机械联锁装置结构简单、动作可靠。


  • 产品名称:
  • XGN2-12高压开关柜


  • 型号:
  • XGN2-12

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
