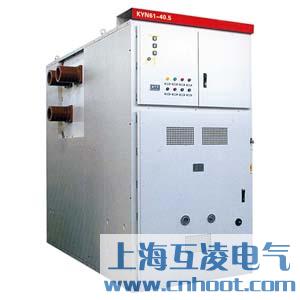

KYN61-40.5高压开关柜

  • KYN61-40.5高压开关柜

  • 产品名称:KYN61-40.5高压开关柜
  • 型号:KYN61-40.5
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

KYN61-40.5高压开关柜简述

KYN61-40.5铠装移开式交流金属封闭开关设备(以下简称 “开关设备”) 其主要特点是柜内配用ZN85-40.5型全绝缘真空断路器及弹簧操动机构,柜体采用钢板喷塑组装而成,提高了手车与柜体的配合精度, 手车推进拉出十分轻便,互换性强。外形美观、方案齐全、使用安全可靠。

本产品用于35kV三扣交流50Hz电力系统中,作为发电厂、变电所及丁矿企业的配电室接受与分配电能之用, 具宥控制、保护和监测等功能。

本产品符合:GB3906《3~35kV交流金属封闭开关设备》、GB/TII022《高压开关设备和控制设备标准的共用技术要求》、DL/T404《交流高压开关柜订货技术条件》、IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》标准。

使用环境

1.周围空气温度:-15℃~+40℃;

2.海拔高度:2000m及以下;

3.湿度条件:

日平均相对湿度:≤95%,日平均水蒸气压力不超过2.2kPa;

月平均相对湿度:≤90%,日平均水蒸气压力不超过1.8kPa。

4.地震烈度:不超过8度;

5.没有腐蚀性或可燃性气体等明显污染的场所;

注:超出上述正常使用条件时,用户可与本公司协商。

型号及其含义

KYN61-40.5原理图

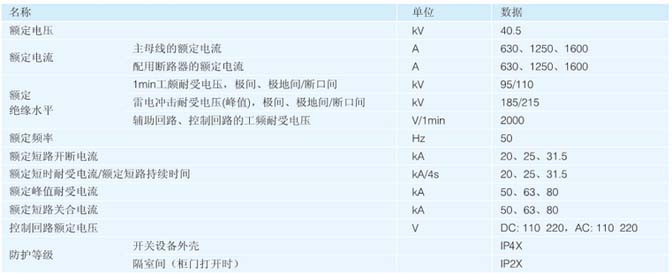

技术参数表

外形安装图

KYN61-40.5高压开关柜结构图
