- 产品名称：LDBJ9-40.5电流互感器
- 型号：LDBJ9-40.5
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
产品详情
LDBJ9-40.5电流互感器原理

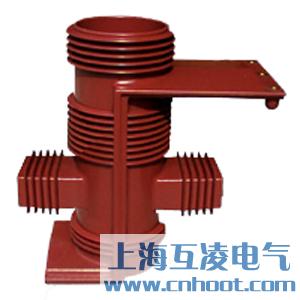

LDBJ9-40.5电流互感器为触头盒式电流互感器，适用于额定频率50Hz或60Hz、额定电压35kV及以下的电力系统中，作电能计量、电流测量和继电保护用，是专门为KYN61-40.5高压开关柜而设计的。本产品符合IEC60044-1及GB1208《电流互感器》标准。

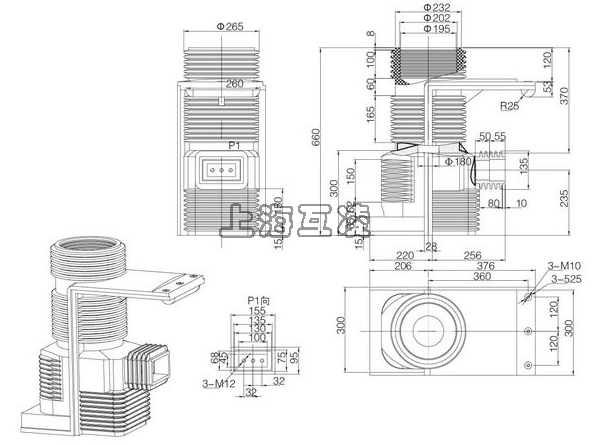

本型电流互感器为全封闭环氧树脂浇注结构，其一次绕组的P1端被设置在触头盒内。
LDBJ9-40.5电流互感器参数
1、额定绝缘水平：40.5/95/185kV
2、额定二次电流：5A、1A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表1和表2
4、LDJ6-35污秽等级：Ⅱ级
5、产品局部放电水平符合GB1208《电流互感器》要求。
LDBJ9-40.5电流互感器变比
| 额定一次电流(A) | 准确级次组合 | 额定输出(VA) | 额定短时热电流(Ith)(kA) | 额定动稳定电流(Idyn) (kA) |
| 200～300 | 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/10P10/10P10 |
20/50 30/50 20/20 30/20 20/30/30 20/30/15 30/30/30 |
150I1n | 375I1n |
| 400 | 45 | 112.5 | ||
| 500 | 63 | 130 | ||
| 600 | ||||
| 800 | 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/10P10/10P10 |
30/50 50/50 40/30 50/30 30/40/40 30/40/20 40/40/40 |
80 | |
| 1000～1200 | ||||
| 1500 | ||||
| 2000～3000 | 100 | 160 |
电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
- 产品名称：
LDBJ9-40.5电流互感器
- 型号：
LDBJ9-40.5
