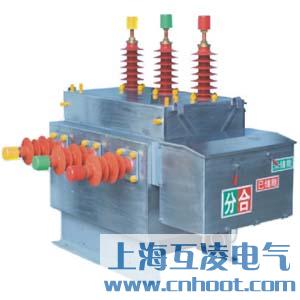

ZW27-12/630真空断路器

  • ZW27-12/630真空断路器

  • 产品名称:ZW27-12/630真空断路器
  • 型号:ZW27-12-630
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

ZW27-12/630户外高压真空断路器原理

ZW27-12/630户外柱上无油化高压真空断路器综合了目前国内柱上真空断路器的优点,吸收了东芝公司VSP5柱上的自动分段器的成熟经验,性能上领先于国内同类产品。它较好 地满足了用电部门的需要,是我国在该领域产品中牌领先地位的真空断路器。 该断路器适用于12kV及以下交流50Hz的三相电力系统,作为分、合负荷电流、过载电流及开断短路电流之用。

常用型号如下:

ZW27-12/630A,ZW27-12/1000,ZW27-12/1250

型号及其含义

ZW27-12/630真空断路器型号及其含义

使用环境条件

(1)周围空气温度上限+40℃,下限-40℃;

(2)海拔高度不大于2000m;

(3)相对湿度:日平均不大于95%,月平均不大于90%;

(4)风压不超过700Pa(相当于风速34m/s);

(5)空气污秽程度按GB5582规定为Ⅳ级;

(6)地震烈度不超过8度。

产品特点

1、用真空灭弧室灭弧;

2、采用空气—硅橡胶、工程塑料复合绝缘;

3、可在开关内部安装电压互感器,用于提供操作电源和电压采样;

4、方案灵活,可预留自动配电的接口,便于配电自动化的发展;

5、主要用于10kV架空线路,作为分、合负荷电流、过载电流和开断短路电流;

6、与控制器组合,可作自动重合器或自动分段器使用。

主要技术参数

ZW27-12/630真空断路器参数

主要机械参数

ZW27-12/630真空断路器参数表2

外形及安装尺寸

ZW27-12/630真空断路器结构接线图


  • 产品名称:
  • ZW27-12/630真空断路器


  • 型号:
  • ZW27-12-630

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
