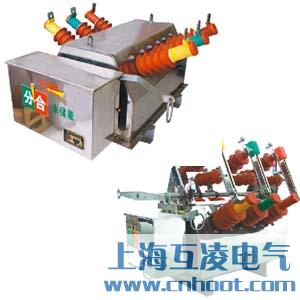

ZW6-12/630真空断路器

  • ZW6-12/630真空断路器

  • 产品名称:ZW6-12/630真空断路器
  • 型号:ZW6-12-630
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

ZW6-12/630真空断路器概述

ZW6-12/630户外高压真空断路器适用于12KV及以下交流50Hz的三相电力系统。主要用于农网和域网作为分、合负荷电流,过载电流及短路电流之用,更适用于频繁操作的场所,还可以作为城市市区12KV级电网的分段开关。断路器配用CT23弹簧操作机构,可实现电动储能、电动分合闸,也可手动储能和手动分合闸。ZW6-12G系列户外高压真空断路器一隔离开关组合电器,是由ZW6-12系列户外高压真空断路器与隔离开关组合而成,除具备ZW6-12系列户外高压真 空断路器的功能外,该组合电器有明显可见断口,加装可靠的机械联锁,具有防误操作功能;

根据用户需要,断路器可内装50+1250/5的电流互感器,内置干式电压互感器,加装一次熔断器保护,实现自具环网操作电源,也为配电各种重合器或远动终端提供操作电源配套合适的控制系统,可作为重合器或分段器,是城乡电网无油化改造的首选产品。

ZW6-12/630真空断路器作用

ZW6-12系列真空断路器为额定电压10千伏,三相交流50赫兹的高压户外开关设备,主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式,三相真空灭弧室置于金属箱内,利用SMC绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高。

安装环境

1).海拔高度:不大于2000米。

2).周围空气温度:上限+40℃,下限-40℃。

3).相对温度:日平均不大于95%,月平均不大于90%。

4).风压:不超过700Pa(相当于风速34m/s)。

5).污秽等级:Ⅳ级。

6).地震烈度:不超过8度。

主要型号:ZW6-12/630A、ZW6-12/1250

型号含义

ZW6-12/630真空断路器型号及含义

技术参数

ZW6-12/630真空断路器参数表

外形及安装尺寸

ZW6-12/630真空断路器结构尺寸


  • 产品名称:
  • ZW6-12/630真空断路器


  • 型号:
  • ZW6-12-630

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
