LCWQD-35电流互感器

  • LCWQD-35电流互感器

  • 产品名称:LCWQD-35电流互感器
  • 型号:LCWQD-35
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

LCWQD-35电流互感器概述

LCWQD-35电流互感器为油纸绝缘、户外型产品,适用于额定频率50Hz或60Hz、额定电压为35kV及以下的电力系统中,作电能计量、电流测量和继电保护用。

LCWQD-35电流互感器结构简介

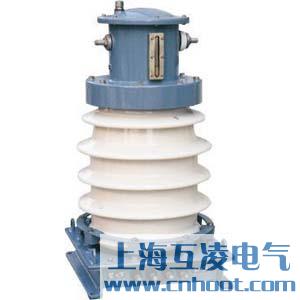

LCWQD-35电流互感器结构紧凑、体积小、重量轻,器身经过真空干燥处理,装于充满变压器幅的套管中。其上半部分为一次绕组,下半部分为二次绕组,套管固定于底座上,套管顶部装有储油柜,一次绕组出头分别从柜壁两侧引出,标有P1的起始端子用小瓷套与柜壁绝缘,末端P2与柜壁直接连接,储油柜正面装有表示不同温度的油表。

LCWQD-35电流互感器参数

1. 额定绝缘水平:40.5/95/185kV;
2. 额定二次电流:5A;
3. 额定一次电流、准确级组合、额定输出及动、热稳定电流见表;
4. 外绝缘爬电距离:普通型≥735;W2型≥1100。

LCWQD-35电流互感器变比

产品型号 额定电流比(A) 级次组合 准确级及额定输出(VA) COSφ=0.8 一秒热稳定
电流(kA)
动稳定电流
(kA)
0.2S 0.2 0.5 10P20

LCWD1-35
户外电流互感器



15/5

0.2S/10P20


0.2/10P20


0.5/10P20



20

20

50



50



1.1 2.9
20/5 1.5 3.8
30/5 2.3 5.7
40/5 3 7.6
50/5 3.8 9.6
75/5 5.6 14.5
100/5 7.5 19.2
150/5 11.3 28.7
200/5 15 38.3
300/5 22.5 57.5
400/5 30 76.5
500/5 45 115
600/5
750/5
1000/5
1200/5
1500/5

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。
