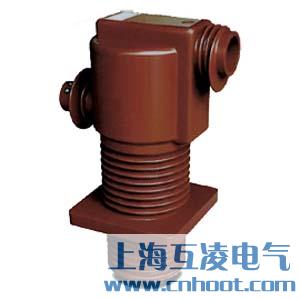

LDJ1-35H/300电流互感器

  • LDJ1-35H/300电流互感器

  • 产品名称:LDJ1-35H/300电流互感器
  • 型号:LDJ1-35H-300
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

LDJ1-35H/300电流互感器原理

LDJ1-35H/300电流互感器为环氧树脂浇注绝缘全封闭产品,适用于额定频率50Hz或60Hz、额定电压35kV及以下的电力系统中,作电能计量、电流测量和继电保护用,本产品符合IEC60044-1及GB1208《电流互感器》标准。

LDJ1-35H/300电流互感器为全封闭环氧树脂浇注结构,其一次绕组的P2端直接作为开关柜中的静触头,并带有触头盒。静触头截面分80×10、100×10、φ45、φ70。

LDJ1-35H/300电流互感器技术参数

1、额定绝缘水平:40.5/95/185kV
2、额定二次电流:5A、1A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表1和表2
4、LDJ6-35污秽等级:Ⅱ级
5、产品局部放电水平符合GB1208《电流互感器》要求。

LDJ1-35H/300电流互感器变比

额定一次电流(A) 准确级次组合及额定输出(VA) 额定短时热电流(Ith)(kA) 额定动稳定电流(Idyn) (kA)
0.2/10P10 0.5/10P10 0.2/0.5 10P10/10P10
5~300 10/30 20/30 10/20 20/20 150I1n 375 I1n
400 10/40 15/40 10/15 20/20 63 130
500 10/40 15/40 10/15 25/25
600 10/50 30/50 10/30 30/30
800 15/50 30/50 15/30 30/30
1000~2000 20/50 50/50 20/50 40/40 80

LDJ1-35H/300电流互感器参数

额定一次电流(A) 准确级次组合 额定输出(VA) 额定短时热电流(Ith)(kA) 额定动稳定电流(Idyn) (kA)
0.2 0.5 10P10 10P20
5~300 0.2/0.5
0.2/10P10
0.5/10P10
0.2/10P20
0.5/10P20
0.2/0.5/10P10
0.2/10P10/10P10
0.5/10P10/10P10
15 20 20 15 150I1n 375I1n
400 45 112.5
500 63 130
600
800 20 30 30 20
1000
1200~1600 30 80 160

LDJ1-35H/300电流互感器原理

在发电、变电、输电、配电和用电的线路中电流大小悬殊,从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流,另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。
对于指针式的电流表,电流互感器的二次电流大多数是安培级的(如5A等)。对于数字化仪表,采样的信号一般为毫安级(0-5V、4-20mA等)。微型电流互感器二次电流为毫安级,主要起大互感器与采样之间的桥梁作用。
微型电流互感器也有人称之为“仪用电流互感器”。(“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器,一般用于扩大仪表量程。)
电流互感器与变压器类似也是根据电磁感应原理工作,变压器变换的是电压而电流互感器变换的是电流罢了。电流互感器接被测电流的绕组(匝数为N1),称为一次绕组(或原边绕组、初级绕组);接测量仪表的绕组(匝数为N2)称为二次绕组(或副边绕组、次级绕组)。
电流互感器一次绕组电流I1与二次绕组I2的电流比,叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比,用Kn表示。
Kn=I1n/I2n
电流互感器(Current transformer 简称CT)的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途。如变比为400/5的电流互感器,可以把实际为400A的电流转变为5A的电流。


  • 产品名称:
  • LDJ1-35H/300电流互感器


  • 型号:
  • LDJ1-35H-300

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
