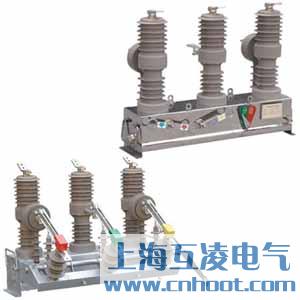

ZW32-12C/630-20真空断路器

  • ZW32-12C/630-20真空断路器

  • 产品名称:ZW32-12C/630-20真空断路器
  • 型号:ZW32-12C-630-20
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

原理

ZW32-12C型户外交流高压真空分界断路器(以下简称分界断路器)是我公司自主研发的一款新型产品,分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品,主要配置由真空分界断路器本体、MGK16 型控制器、外置电压互感器(注:配网自动化环网线路中可选双侧PT)三大部分组成,产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关、联络开关、可实行环网线路负荷调配的自动化开关装置,在大用户供电的分支线路中可作为分界开关(俗称看门狗),馈线架空配电网络作分界断路器分段器之用,真空分界断路器具有远程管理模式,保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障。

名称及含义

ZW32-12C/630-20真空断路器型号及含义

主要技术参数

ZW32-12C/630-20真空断路器参数表1

外形及安装尺寸

ZW32-12C/630-20真空断路器结构尺寸图

使用环境条件

1、周围空气温度:上限+40℃,下限-40℃;

2、海拔:≤2000m(若海拔增高,则额定绝缘水平相应提高);

3、风压:不超过700Pa(相当于风速34m/s);

4、地震烈度:不超过8度;

5、污秽等级:Ⅳ级;

6、最大日温差:不超过25℃;

7、相对湿度:日平均不大于95%,月平均不大于90%;

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

ZW32-12/630-20户外高压真空断路器特点

自动切除单相接地故障,当用户支线发生单相接地故障时,分界断路器自动分闸,变电站及馈线上的其它分支用户感受不到故障的发生。自动隔离相间短路故障,当用户支线发生相间短路故障时,分界断路器先于变电站出线保护开关跳闸,自动隔离故障线路,不会波及馈线上的其它分支用户停电。快速定位故障点,当用户支线故障造成分界断路器保护动作后,仅责任用户停电,由其主动报送故障信息,电力公司可迅速派员到场排查;分界断路器如配有通信模块,则自动将信息报送到电力管理中心。监控用户负荷,当分界断路器可配置有线或无线通信附件,将监测数据传送到电力管理中心,实现对用户负荷的远方实时数据监控。远方操作功能,用户可以通过手机短信或计算机后台方式操作真空分界断路器合分闸。

安装、使用及维护

1、开箱后应检查柱上断路器绝缘罩有无损坏,产品铭牌、合格证是否与实物相符。

2、柱上断路器投入运行前,应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合分闸方式进行试操作,以检查各项指标是否正确。

3、断路器可以分单杆架设,也可双杆架设(如图二、三、四、五所示)。

4、本柱上断路器因其特殊的设计结构确保用户在使用中长期免维护。

5、用户不得随意更换使用与原型号规格不一致的电器元件。

6、操作人员应初步了解机构的性能及安装调整、维护知识,对运行中问题应予以记录,必要时可通知制造厂家。

其他常用型号

ZW32-12C/630-16、ZW32-12C/630-12.5、ZW32-12C/1250-16、ZW32-12C/1250-20、ZW32-12C/1250-12.5


  • 产品名称:
  • ZW32-12C/630-20真空断路器


  • 型号:
  • ZW32-12C-630-20

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
